トランジスタ技術誌への投稿　

2011年1月号から8月号まで8回の連載を投稿しました。
実験キットもトランジスタ技術誌を経て販売。

伝送コイルは、直径50Φ送受共通の空芯コイルです。送電コイルと受電コイルを10mmで対向して用います。

非接触給電の実験キット

Ykem技研 トランジスタ技術誌への投稿 非接触給電の実験キット　　

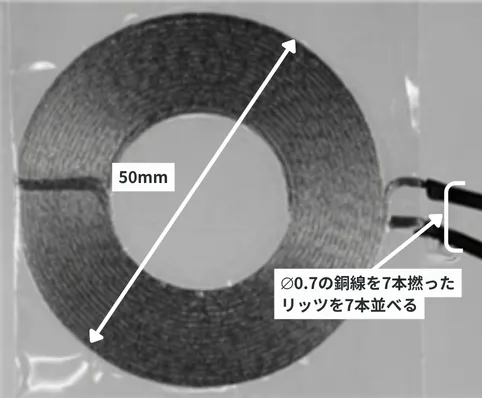

実験に使用した空芯コイル

インダクタンス50𝜇H
使用機材UEW,
⌀0.07×7×7,
リッツ線（⌀0.49単線相当）
ターン数17ターン×2層
寸法⌀50
フィルム材pet t0.05
（ベース厚0.025）
総厚1.41
（引き出し線含まず）
Q82@100kHz
直流抵抗0.36Ω
電線のメーカー理研電線
Ykem技研 トランジスタ技術誌への投稿 非接触給電の実験キット　　

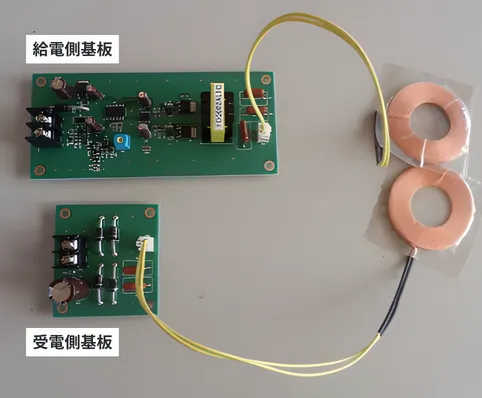

販売可能、販売実績200セット以上非接触給電の実験キット

給電側基板寸法134×60　ｈ＝23
受電側基板寸法60×60　ｈ＝15
入力電圧24V
Vout=12V
IO=1.0A
入力電流0.65A
効率0.76
Gap10mm
