電動ドライバー用トルクアンプ基板
2025年8月
本製品は電動ドライバー用トルクアンプ基板として設計。

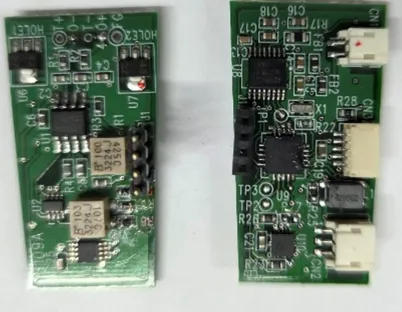

ドライバーの軸を挟む様に AMP基板部分と CPU及びRS485データ伝送基板の2枚1組です。

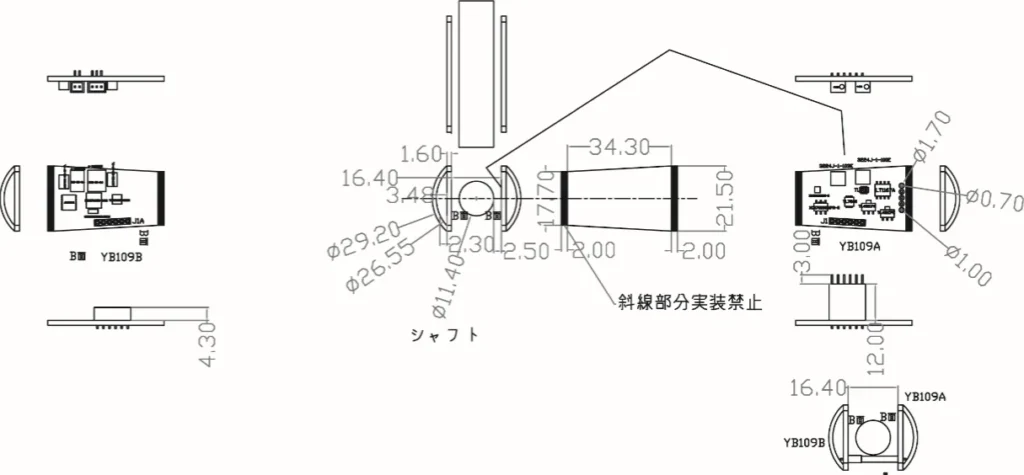

寸法図は下記の通り
A基板B基板→1枚基板へも可能
| 寸法 | A;384x21.5 B;384x21.5mm,t=5mm |
| 基盤 | 一枚化可能 コスト削減になる |
| 出力特性 | 通常のアナログ出力をRS485のデジタルデータ出力へ変更した |
- トルクセンサー 抵抗 120Ω～350Ω×４ゲージ 直流電圧増幅器
- 入力電圧 12V～24V
- トルクセンサー 駆動電圧 2.5V定電圧
- 増幅率 607倍 ±10％ VOL可変 OFFset調整VOL付き
- CPU PIC18F14K50-E/MQ
- AD変換 14BIT ADS8671IPW
- RS485 THVD2450VDRCR
出力は RS485のデジタルデータです。 - RS485 通信速度： Baud Rate 115.2Kbps 230.4kbps,460.08kbps ,921.6kbps 何れか選択
- 消費電流 @24V IN 34mA @12V IN 34mA
