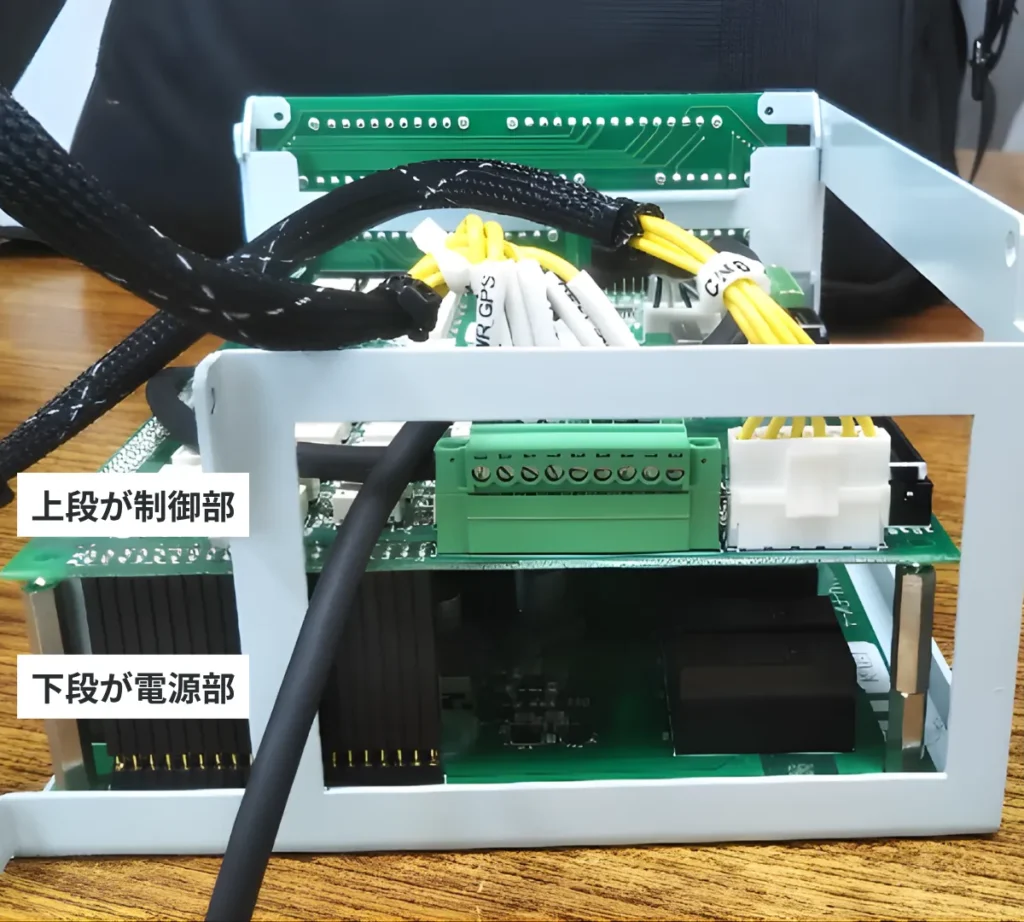

JR東海向け近接警報装置の電源回路及び制御回路の設計

JR東海向け近接警報装置の電源回路及び制御回路の設計

本製品は、JR東海の保守点検用列車搭載の近接警報装置である。
線路上で作業中に他の車両の近接を無線で連絡を取り合い、近接情報を取得する。

本装置にはパソコンも実装されており、近接位置や警報画面上で表示する。　
弊社の担当は主に電源部分である。

経緯

当初他社にて設計開発した電源をもちいた本装置を運用していたが、電源の故障が続発し、その電源を接続しているパソコンや無線機等（負荷）を破壊する問題が有った。

非絶縁降圧スイッチングコンバータ方式で有った為、主スイッチがショート故障すると入力電源の２４Vが直接無線機などの負荷に印加されてしまい、負荷の耐入力電圧を超えてしまい、負荷が破損する。

対策

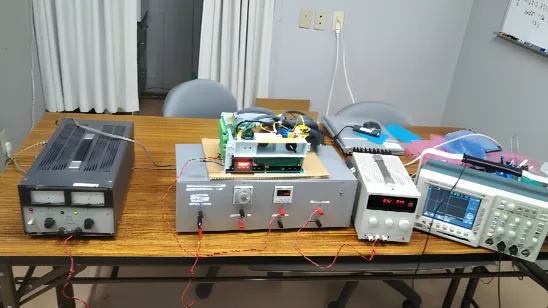

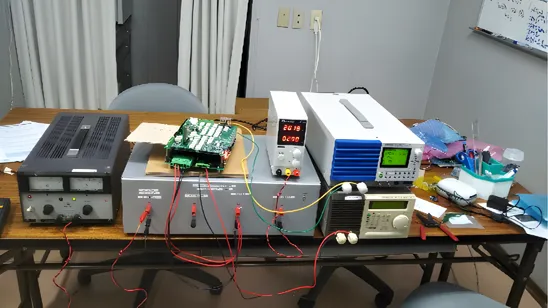

絶縁型スイッチングコンバータ方式を採用して負荷側に入力電圧が直接出力されることを防ぎました。
１ロット　２３０台生産して　5年間　クレームゼロが継続しています。
