自動車メーカ向け
チャデモ充電器の研究試作
自動車メーカ向け チャデモ充電器の研究試作
2024年
主に軽自動車向け運送会社の事務所での使用を想定した研究試作

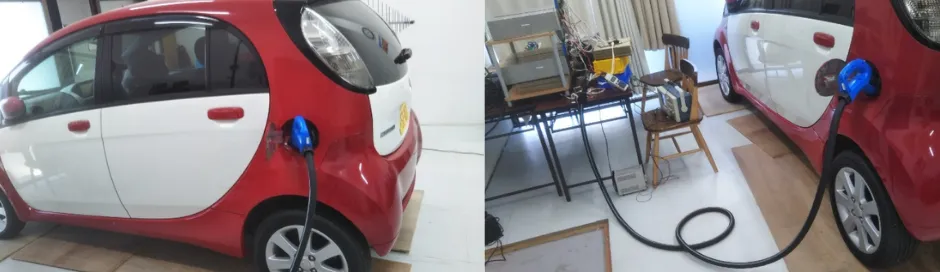

i-MiEV充電実験時の様子

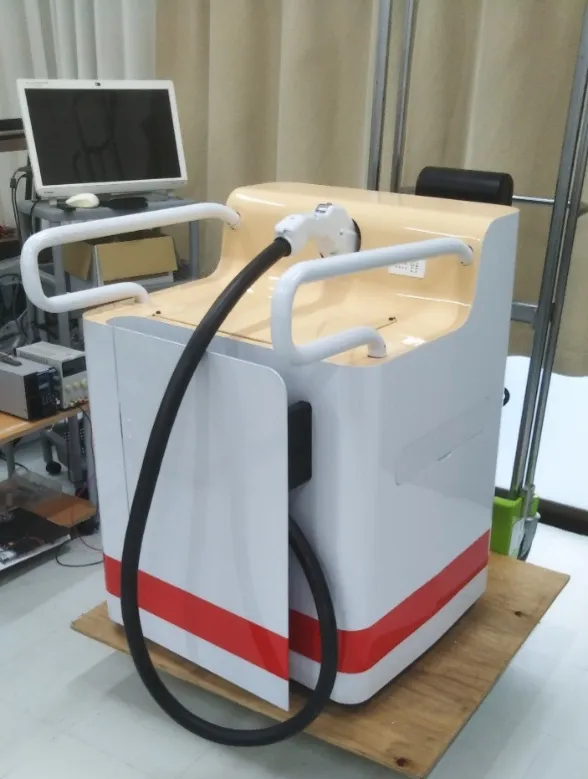

D社自動車メーカ向け チャデモ充電器
- 仕様
- リチウムイオン電池用（DC125Vｘ25Aユニット）充電器
- 入力電圧
- AC100V to AC200V
- チャデモ充電出力
- DC125V 100A to DC500V 25A
入力電圧に応じて、出力電力を可変(AC100V又は200Vコンセント1.5Kwｘ4本使用) - 特徴
- DC125Vｘ25Aユニットを4個用いてEVの電池電圧に応じて出力電圧と出力電流を最大電力に成る様ユニットを「直列接続または並列接続」をして用いる。
2024年
充電器ユニットの回路写真

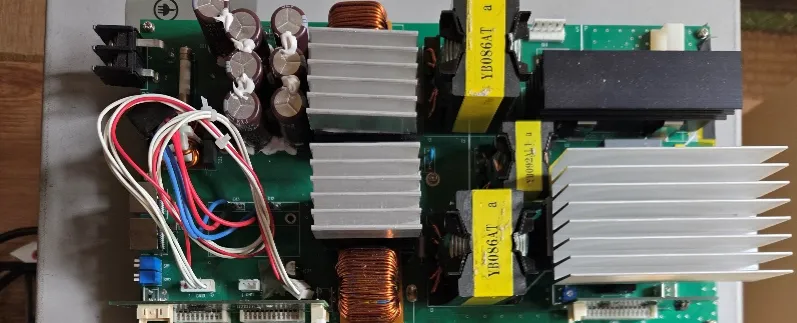

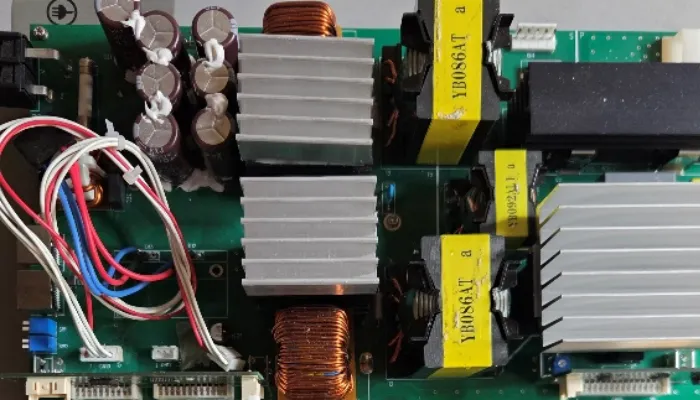

コンバータ回路 125V25A 3.1kW 300×150× 45h

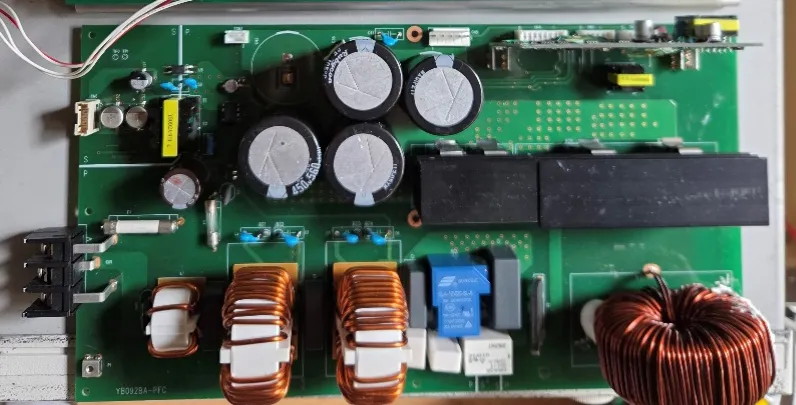

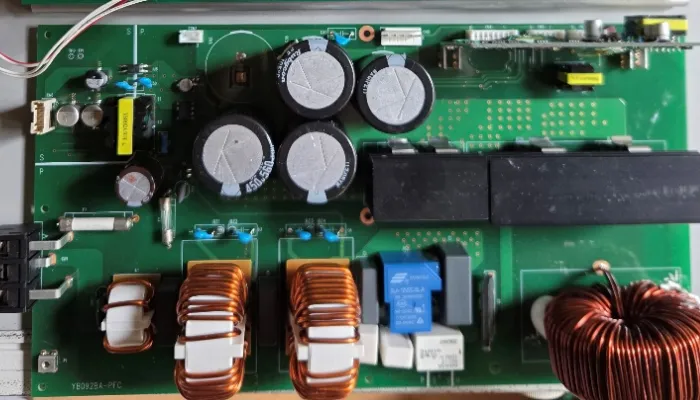

PFC回路 400V 8.75A 3.5KW300×150×45h

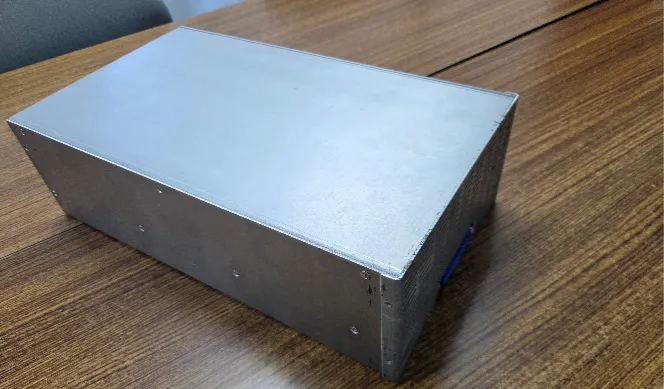

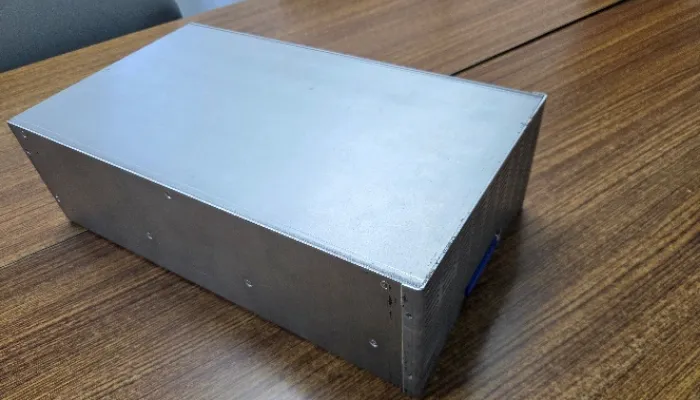

1ユニット＝上記2回路を収納320×200×120
